少妇2做爰伦理苍井空,色一情一乱一伦一区二区三区

2018-02-26

【干貨】水泥工業(yè)粉磨系統(tǒng)的節(jié)電方法

分享到：

0 引言
水泥粉磨系統(tǒng)技術(shù)進步的實質(zhì)動力是為了追求更低的粉磨電耗，以增加企業(yè)效益。盡管先進的工藝已經(jīng)取得了突破性進展，也在很多新建的水泥生產(chǎn)線中得到了應用，但龐大的水泥工業(yè)，不可能每條生產(chǎn)線都立馬換上新工藝。因而創(chuàng)新的小改小革和正確的精細化管理方法及經(jīng)驗備受企業(yè)重視。在水泥生產(chǎn)過程中，粉磨電耗約占水泥生產(chǎn)總電耗的65%～75%，粉磨成本占生產(chǎn)總成本的35%左右，因此降低粉磨電耗是降低水泥行業(yè)耗能的關(guān)鍵途徑之一。由于對粉磨技術(shù)認識的差異，同樣規(guī)格及同樣粉磨工藝的系統(tǒng)電耗差距很大。大量的實例證明，先進的粉磨系統(tǒng)是一個經(jīng)過科學優(yōu)化的系統(tǒng)，任何一個因素不合理，都會影響系統(tǒng)產(chǎn)量，而一個能耗高、產(chǎn)量低的粉磨系統(tǒng)，必然存在很多問題，使系統(tǒng)無法達到理想狀態(tài)。
本文在介紹粉磨技術(shù)發(fā)展趨勢的基礎上，對目前常見的粉磨系統(tǒng)的節(jié)電方法進行論述。
1 粉磨技術(shù)的發(fā)展趨勢
粉磨系統(tǒng)電耗的高低是判斷粉磨系統(tǒng)優(yōu)劣的重要標準。目前，粉磨技術(shù)正在向完全無球化（立磨或輥壓機終粉磨）、設備大型化的方向發(fā)展，伴隨著水泥工藝技術(shù)的進步，水泥生產(chǎn)綜合電耗的變化趨勢如下：球磨機時代＞100 kWh/t；部分料床粉磨時代90 kWh/t左右；無球化時代＜80 kWh/t。
2 降低球磨機系統(tǒng)電耗的方法
2.1 物料對粉磨系統(tǒng)電耗的影響
（1）物料易磨性對粉磨系統(tǒng)電耗的影響。水泥粉磨系統(tǒng)產(chǎn)量的高低，受熟料易磨性的影響，粉磨電耗相差較大。熟料的易磨性與熟料中各礦物組成的含量、熟料的冷卻速度有關(guān)，當熟料礦物組成中C3S含量多、C4AF含量少、熟料冷卻速度快、熟料礦物形成結(jié)晶細小的玻璃體、質(zhì)地較脆，則易磨性較好；若熟料礦物組成中C2S和C4AF含量高、熟料韌性大、易磨性系數(shù)小，則熟料難以粉磨，電耗相對高。另外，熟料的易磨性還與煅燒氣氛、煅燒溫度、升溫速率等有關(guān)，如過燒料或黃心料的易磨性就比較差。
（2）物料粒度大小的影響。由于球磨機在物料粉磨時的電能利用率一般僅為3%～5%，因而降低入磨物料粒度，可以降低粉磨電耗。生產(chǎn)實踐表明，當入磨物料平均粒度從30 mm降到2 mm～3 mm時，則磨機產(chǎn)量可提高50%以上。眾所周知，當磨機產(chǎn)量大幅提升時，其對應電耗也會大幅降低。國內(nèi)外技術(shù)人員經(jīng)過多年的深入研究和生產(chǎn)實踐，提出了“多破少磨，以破代磨”的預粉碎工藝，使得磨機的產(chǎn)量大幅度提高，粉磨電耗降低，增產(chǎn)節(jié)能效果明顯。另外，為減少過粉磨現(xiàn)象，當磨機內(nèi)加入粉狀物料時，如水泥粉磨采用粉煤灰作為混合材時，應先進入選粉機，經(jīng)選粉機分選后細粉作為成品入庫，粗粉入磨進行粉磨，可提高球磨機粉磨效率，降低電耗。
（3）物料溫度和水分對粉磨系統(tǒng)電耗的影響。當入磨物料溫度超過80 ℃時，由于受鋼球沖擊作用，大部分機械能轉(zhuǎn)化為熱能，磨內(nèi)溫度可超過120 ℃，過高的磨內(nèi)溫度容易造成物料顆粒產(chǎn)生靜電吸附作用，形成細小顆粒的襯墊層，對研磨體的沖擊和研磨起緩沖作用，粉磨效率降低，電耗增高，水泥磨產(chǎn)量會降低10%～15%。當水泥磨磨內(nèi)溫度高達120 ℃時，會造成石膏脫水，生成半水石膏，或完全脫水變成無水石膏，引起水泥速凝或假凝，影響水泥質(zhì)量。另外，磨內(nèi)溫度高，還會造成磨機筒體和軸承等零部件溫度升高，潤滑作用降低，影響設備的長期安全運轉(zhuǎn)，甚至有的企業(yè)出現(xiàn)停磨降溫的現(xiàn)象，不僅影響產(chǎn)量，而且頻繁地停磨造成臺時產(chǎn)量的降低和電耗的上升。因此，在正常生產(chǎn)情況下要盡可能降低入磨熟料溫度。
同時入磨物料水分一定要嚴格控制，當物料中水分波動較大（1%～5%）時，磨機產(chǎn)量波動較大，會嚴重影響磨機的正常生產(chǎn)運行。因此入磨物料平均水分一般應控制在1.0%～1.5%為宜。
2.2 磨機通風對粉磨系統(tǒng)電耗的影響
加強磨機內(nèi)通風，可減少磨機內(nèi)緩沖現(xiàn)象，有利于加快磨機內(nèi)物料流速，降低磨內(nèi)溫度，可起到提高磨機產(chǎn)量的作用，球磨機內(nèi)風速一般應控制在0.9～1.1 m/s的范圍內(nèi)，如果磨機內(nèi)風速過低，細粉不能及時出磨，造成過粉磨現(xiàn)象，會大大降低粉磨效率。因此，需要加強收塵器的維護管理，提高通風面積、降低通風阻力，一方面可以使磨機內(nèi)通風合理，降低粉磨電耗，另一方面可以降低排風機電耗。同時更要重視粉磨系統(tǒng)各部位的密封管理，加強日常維護和巡檢，減少系統(tǒng)漏風。磨機系統(tǒng)漏風會直接影響磨機內(nèi)的通風和粉磨效率，還會造成輔機設備的功率增大，從而使得磨機產(chǎn)量降低、電耗增加。
2.3 磨機的定期維護和檢修
為保證磨機運行保持良好狀況，必須對磨機進行定期檢查和維護，對磨機的鋼球級配、填充率、裝載量、選粉效率、循環(huán)負荷率、篩析曲線的定期測定等方面進行細化管理，保持磨機系統(tǒng)穩(wěn)定高產(chǎn)低能耗運行。磨機的運行狀況合理與否直接影響著磨機的產(chǎn)量、質(zhì)量和研磨體的消耗。一個合理的研磨體級配是相對的、暫時的，最適宜的級配方案，要根據(jù)具體情況，通過長期生產(chǎn)實踐，不斷進行統(tǒng)計、分析、測定和總結(jié)，從而達到適合本機的最優(yōu)化狀態(tài)。
2.4 顆粒級配對產(chǎn)品質(zhì)量及電耗的影響
（1）水泥顆粒級配對性能的影響在國內(nèi)外已經(jīng)有了長期的分析和研究，并取得了基本結(jié)論，對于高等級硅酸鹽水泥來說：水泥最佳性能的顆粒級配為3μm～32μm，此級配的顆?？偭啃瑁?5%，<3μm的細顆粒不可超過10%，>65μm和<1μm的顆粒越少越好，最好沒有，這樣對水泥強度的發(fā)揮最好。因此，要定期對顆粒級配進行分析，判斷磨內(nèi)粉磨狀況，及時調(diào)整鋼球級配，減少過粉磨現(xiàn)象，提高磨機粉磨效率，降低系統(tǒng)電耗。
（2）分別粉磨的優(yōu)勢。在用易磨性較差的礦渣等原料作為混合材粉磨水泥時，雖然礦渣磨細后可以改善水泥的顆粒分布，增加水泥顆粒的原始堆積密度，提高水泥砂漿和混凝土的強度、密實性和耐久性，加速水泥初期的水化過程，使水泥砂漿有較好的流動性。但水泥生產(chǎn)中如果將礦渣和熟料混合粉磨，由于熟料和礦渣的易磨性差異較大，混合粉磨后的礦渣粒徑會比熟料粒徑粗，當水泥的比表面積達到350 m²/kg時，礦渣的比表面積僅有230～280 m²/kg。如果礦渣活性充分發(fā)揮出來，達到理想的細度（比表面積需達到400～450 m²/kg），又會造成熟料的過粉磨現(xiàn)象，大量的熟料細顆粒將在很短的時間內(nèi)水化，導致早期水化熱增加以及需水量增大、減水劑相溶性降低等一系列弊端的產(chǎn)生，使水泥使用性能變差，磨機產(chǎn)量降低，電耗升高。因此礦渣采用分別粉磨的方式，生產(chǎn)高細度、高比表面積的礦粉，再與已摻入石膏的熟料粉通過混料機配制成水泥，形成“分別粉磨”工藝，與球磨機混合粉磨相比較可以明顯提高磨機的臺時產(chǎn)量，有利于磨機效率和混合材摻加量的提高，充分發(fā)揮水泥活性，避免過粉磨現(xiàn)象，降低粉磨電耗和生產(chǎn)成本。
3 聯(lián)合粉磨（或半終粉磨）系統(tǒng)的優(yōu)化
在傳統(tǒng)聯(lián)合粉磨系統(tǒng)中，輥壓機為閉路，起著傳統(tǒng)球磨機粗磨倉的作用，后續(xù)球磨機只承擔細磨倉的作用。從輥壓機出來進入球磨機的物料比表面積就已經(jīng)達到了150～200 m² /kg，如果按傳統(tǒng)球磨機的管理和調(diào)整思維，就難免出現(xiàn)球磨機電耗過高和過粉磨現(xiàn)象。為此，對球磨機系統(tǒng)進行重新優(yōu)化，既可提高水泥質(zhì)量，又可降低系統(tǒng)電耗。
（1）輥壓機及分選設備實現(xiàn)了系統(tǒng)中的“分段粉磨”，在相對穩(wěn)定的工藝條件下，輥壓機工作壓力越大，擠壓物料過程中產(chǎn)生的粉料越多，成品量會顯著增加，被分離出的合格品也越多。因此必須充分發(fā)揮輥壓機系統(tǒng)料床粉磨的技術(shù)優(yōu)勢和較大的處理能力。輥壓機段做功越多，對整個系統(tǒng)增產(chǎn)節(jié)電越有利。
（2）在后續(xù)球磨機段粉磨過程中，主要是通過增加鋼球總表面積來提高磨機的研磨能力。一是在鋼球裝球量相同時，可通過減小鋼球平均直徑，增加鋼球數(shù)量來加大研磨體的總表面積。根據(jù)入球磨機物料比表面積的變化，減小鋼球規(guī)格到13 mm～20 mm，在細磨倉采用10 mm～14 mm微段，可增加研磨體的總表面積，提高研磨能力。由于受水泥顆粒分布范圍的影響，研磨體過小，又會造成水泥顆粒分布范圍較窄，不利于水泥質(zhì)量性能的發(fā)揮，因此鋼球直徑不能小于13 mm，微段不小于10 mm。二是如果球磨機主電機及主減速機功率富裕，可合理增加細磨倉研磨體裝載量，增大填充率，增加研磨體總表面積。研磨能力越好，粉磨效率越高，越有利于系統(tǒng)增產(chǎn)節(jié)電。
（3）由于球磨機一倉的粗碎功能已移至磨外由輥壓機完成，球磨機承擔的任務是單一的細磨功能，因此可以縮短一倉并延長細磨倉有效長度，也可將磨內(nèi)倉數(shù)改為單倉或雙倉，提高磨細能力。另外，球磨機的圓周速度也是根據(jù)過去入磨粒度25 mm時設計的，隨著球徑減小及入磨粒度的降低，該圓周速度也是值得研究的課題。

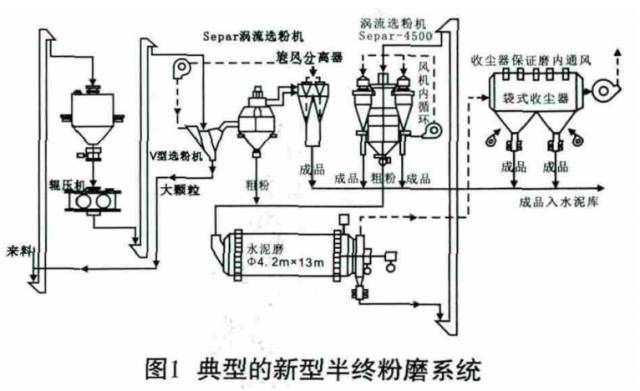

（4）隨著水泥粉磨工藝研究的不斷進步，對傳統(tǒng)聯(lián)合粉磨系統(tǒng)的不斷優(yōu)化，“大輥壓機配小球磨機”的半終粉磨系統(tǒng)脫穎而出。與傳統(tǒng)聯(lián)合粉磨工藝系統(tǒng)相比，輥壓機半終粉磨工藝采用一臺物料處理能力較大的輥壓機和一臺喂料、分選能力大的下進風雙分離高效選粉機，將V選后的細粉再次進行分選，合格細粉從入磨前的物料中被分選出來并直接送入成品庫，中粗粉進入球磨機進行粉磨，大幅度提高了成品產(chǎn)量，改善了球磨機的工況，減少了過粉磨現(xiàn)象的發(fā)生。同時V型選粉機與雙分離高效選粉機共用一臺系統(tǒng)風機，取消了聯(lián)合粉磨系統(tǒng)中一臺循環(huán)風機與旋風收塵器及部分管道和輸送設備，進而提高了球磨機的綜合臺時產(chǎn)量，降低了粉磨電耗，減少了設備數(shù)量和維修成本。典型的新型半終粉磨系統(tǒng)如圖1所示。

國內(nèi)某公司Φ4.2m×13.5m輥壓機+管磨聯(lián)合粉磨系統(tǒng)采用此工藝后，生產(chǎn)P·C32.5級復合水泥時臺時產(chǎn)量達到350 t/h以上，水泥粉磨電耗降低至25 kWh/t之內(nèi)。
4 立磨系統(tǒng)電耗的降低方法

立磨是節(jié)能降耗的粉磨設備。近年來立磨的技術(shù)發(fā)展非?？?，受到眾多水泥生產(chǎn)企業(yè)的青睞，成為粉磨系統(tǒng)的主要設備。立磨系統(tǒng)的最大負荷主要來自于磨機主電機和循環(huán)風機，用電負荷達到立磨系統(tǒng)總電耗的70%左右，所以有效降低系統(tǒng)電耗的關(guān)鍵在于如何降低立磨系統(tǒng)主電機和循環(huán)風機的電耗。
4.1 立磨系統(tǒng)能耗最佳參數(shù)的選取
立磨的原理大同小異，由于各企業(yè)系統(tǒng)工藝狀況不同，原料特性不同，操作參數(shù)、方式不同，因此需要操作人員在日常生產(chǎn)中注意觀察分析系統(tǒng)重點操作參數(shù)，如：壓差、料層厚度、研磨壓力、溫度、振動值、用風量等的趨勢圖變化，通過連續(xù)多個點的變化推衍出某個時間段內(nèi)的變化規(guī)律，正確判斷隨機波動與異常波動，具備較強的預見能力，只有這樣，在異常波動發(fā)生時能很快將其識別出來，并采取對策進行解決，不是看到趨勢圖稍有波動就進行調(diào)整，而是在總結(jié)判斷的基礎上做到系統(tǒng)穩(wěn)定運行，實現(xiàn)高產(chǎn)、高運轉(zhuǎn)率，做到系統(tǒng)操作的優(yōu)質(zhì)與低消耗，摸索出單位能耗最低的參數(shù)。在評比操作結(jié)果時，不僅要評比具體完成的產(chǎn)量大小、質(zhì)量好壞，更要看單位產(chǎn)品能耗的高低，從而判斷操作員是否具備選取和控制最佳參數(shù)的素質(zhì)。
4.2 系統(tǒng)風量的合理使用和控制
循環(huán)風機的電耗占整個系統(tǒng)電耗的35%左右，降低風量能夠有效地降低風機電耗。由于磨機操作不合理，系統(tǒng)風量偏高控制時，只能通過提高選粉機轉(zhuǎn)速來控制產(chǎn)品質(zhì)量，雖然磨機能夠穩(wěn)定運行，但是循環(huán)風機和選粉機電流都偏高控制，造成電耗升高。另外系統(tǒng)漏風時，影響磨機的正常拉風，需開大循環(huán)風機閥門，導致風機負荷加大，直接增加了風機的電耗，嚴重時影響磨機產(chǎn)量，間接提高了系統(tǒng)的電耗。因此，在操作中要合理控制磨機風量和盡可能減少系統(tǒng)漏風。
4.3 擋料圈的調(diào)整
根據(jù)磨機運行狀況，要定期檢查磨盤、磨輥襯板磨損情況，及時調(diào)整擋料圈的高度，避免因料層厚度過厚或偏薄，造成研磨效率降低、主機負荷增大、磨主電機電流升高。同時，刮料板磨損以及與磨機底板間隙同樣影響系統(tǒng)的電耗，必須加以重視。
4.4 提高產(chǎn)量和設備運轉(zhuǎn)率

立磨在最大穩(wěn)定產(chǎn)量的時候性能最佳，提高產(chǎn)量并不是追求高產(chǎn)，而是在設備允許范圍內(nèi)，最大程度地發(fā)揮設備的性能。同時，還要合理組織生產(chǎn)，保證設備連續(xù)運行，設備連續(xù)運行不僅能夠使系統(tǒng)更加穩(wěn)定、參數(shù)更加合理，而且減少了系統(tǒng)開停和空載運行帶來的用電損失。所以提高產(chǎn)量和設備運轉(zhuǎn)率，避免無故的開停設備，在一定程度上能夠降低立磨系統(tǒng)電耗。
5 結(jié)束語

粉磨過程中的每一道工序、每一個環(huán)節(jié)都有潛力可挖，都需要加以重視，通過對整個系統(tǒng)全面優(yōu)化，可顯著降低水泥電耗，降低生產(chǎn)成本，提高產(chǎn)品價格的市場競爭空間。作為一線水泥工作者，不僅要了解技術(shù)進步的現(xiàn)狀與方向，更要掌握節(jié)省電耗的技術(shù)手段和管理方法，才能在管理中做到方向明確，思路正確，也才能在降低能源消耗上有所成效。
來源：《新世紀水泥導報》

上一篇：300t/d石灰回轉(zhuǎn)窯烘窯操作
下一篇：PFR180-140生料輥壓機的調(diào)試（生料輥壓機1）

新聞中心

【干貨】水泥工業(yè)粉磨系統(tǒng)的節(jié)電方法
